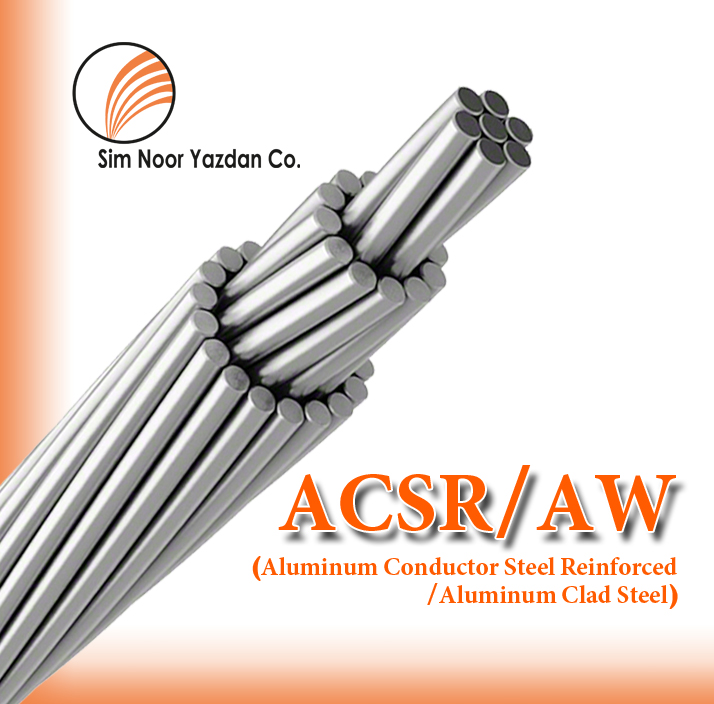

سیم های آلومینیومی با مغزی فولادی دارای روکش آلومینیوم (ACSR/AW)

سیم آلومینیومی با مغزی فولادی(روکش آلومینیوم)-ACSR/AW

شناخت

هادي‌هاي آلومينيومي تقويت شده با فولاد AW تركيبي از سيم‌هاي آلومينيومي 1350-H19 مي‌باشند كه بصورت يك يا چند لايه به‌دور مغزي فولادي با روكش AW در مركز با سطح مقطع گرد بافته‌شده‌اند. مغزي فولادي با پوشش آلومينيومي (AW ) مي‌تواند شامل يك يا چند رشته ( 37,19 و 7 رشته) باشد. هادي‌هاي ACSR مطابق با الزامات استاندارد ASTM B549 , ASTM B502, ASTM B230 توليد مي‌گردند.

مي‌توان تركيبات زيادي از تعداد لايه‌ها و سيم‌هاي آلومينيوم و فولاد را طراحي نمود.

سايز‌ها و تعداد لايه‌هاي مربوط به هادي‌هاي مرسوم مورد استفاده در خطوط هوايي در جداول مشخصات فني ارائه شده‌است.

خصوصیات

مغزي فولادي كه شامل لاية نازكي از پوشش آلومينيوم (تقريباً 10% شعاع اسمي سيم) اطراف سيم فولادي مي‌باشد، هادي‌هايACSR/AW را ايجاد مي‌نمايدكه تركيبي از وزن سبك و هدايت الكتريكي خوب آلومينيوم و استحكام كششي بالاي فولاد مي‌باشند.

ACSR/AW عمدتاً بصورت 6/1, 7/1, 12/7, 36/1, 24/7, 26/7, 30/7, 30/19, 54/7, 54/19 طراحي مي‌گردند.

موارد استفاده

هادي‌هاي آلومينيومي تقويت شده با فولاد با پوشش آلومينيوم (ACSR/AW ) در خطوط توزيع و انتقال و در مناطقي كه به مقاومت به خوردگي و درجه حرارت بالا نياز است مورد استفاده قرار مي‌گيرند. اين هادي‌ها اغلب در مناطقي كه آلودگي هوا وجود دارد و در امتداد ساحل و يا مناطق صنعتي بكار برده مي‌شوند.

شرح محصولات و مشخصات فنی سیم آلومینیومی با مغزی فولادی کلدشده با آلومینیومی (ACSR/AW)
