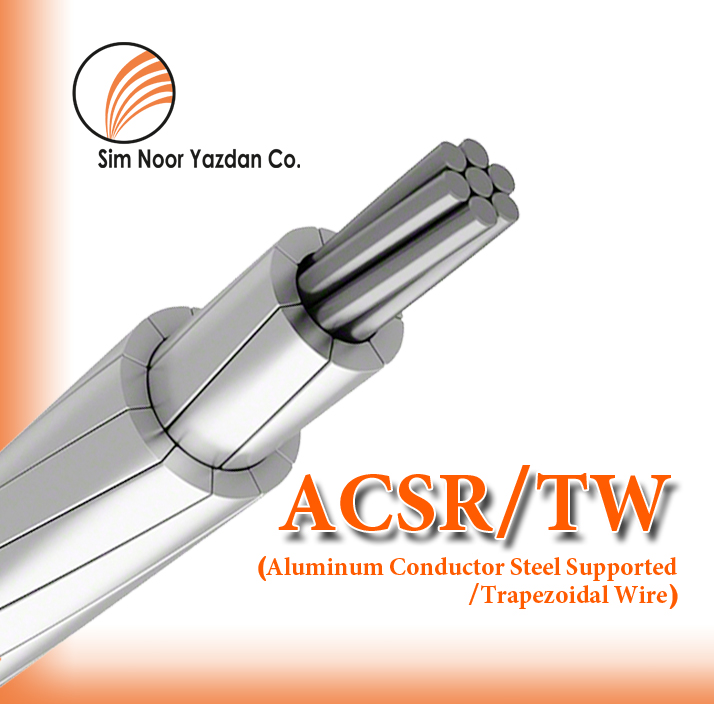

سیم های آلومینیومی با مغزی فولادی وبا سطح مقطع ذوزنقه ای (ACSR/TW)

شناخت

هادي‌هاي آلومينيومي تقويت شده با فولاد تركيبي از سيم‌هاي آلومينيومي 1350-H19 مي‌باشند كه بصورت يك يا چند لايه به‌دور مغزي فولادي در مركز با سطح مقطع گرد بافته‌شده‌اند. مغزي فولادي مي‌تواند شامل يك يا چند رشته ( 37,19 و 7 رشته) باشد. هادي‌هاي ACSR مطابق با الزامات استاندارد ASTM B230 , ASTM B341, ASTM B232 ، ASTM B498و ASTM B500 توليد مي‌گردند.

مي‌توان تركيبات زيادي از تعداد لايه‌ها و سيم‌هاي آلومينيوم و فولاد را طراحي نمود.

سايز‌ها و تعداد لايه‌هاي مربوط به هادي‌هاي مرسوم مورد استفاده در خطوط هوايي در جداول مشخصات فني ارائه شده‌است.

به‌منظور محافظت مغزي فولادي در برابر خوردگي از پوشش‌دهي گالوانيزه و يا آلومينايز استفاده مي‌گردد.

پوشش گالوانيزة كلاس A در محيط‌هاي معمولي كاربرد دارد. چنانچه لازم باشد تا هادي‌هاي ACSR در محيط‌هايي با خوردگي بالا مورد استفاده قرار گيرند از سيم‌هاي گالوانيزة كلاسB و يا C و يا فولاد با پوشش آلومينيوم استفاده مي‌شود.

معمولاً مغزي فولادي با استحكام بالا همراه با پوشش گالوانيزة كلاس A براي اين هادي‌ها مناسب مي‌باشد.

خصوصیات

هادي‌هاي ACSR معمولاً بعنوان هادي‌هايي با قابليت اطمينان و نسبت استحكام به وزن مناسب با حفظ صرفة اقتصادي شناخته مي‌شوند.

هادي‌هاي ACSR تركيبي از وزن سبك و هدايت الكتريكي خوب آلومينيوم و استحكام كششي بالاي فولاد مي‌باشند. در طراحي خطوط به كمك اين هادي‌ها مي‌توان كشش‌هاي بالاتر، فاصله اسپن‌هاي كوتاهتر و sag كمتري را در مقايسه با ساير هادي‌ها بدست آورد.لايه‌هاي فولادي اين هادي‌ها را از نظر مكانيكي تقويت مي‌نمايند.

هادي‌هاي ACSR/TW عمدتاً بصورت 6/1, 7/1, 12/7, 36/1, 24/7, 26/7, 30/7, 30/19, 54/7, 54/19 طراحي مي‌گردند.

موارد استفاده

هادي‌هاي آلومينيومي تقويت شده با فولاد (ACSR ) بصورت گسترده‌اي در خطوط توزيع و انتقال به‌كار گرفته مي‌شوند.

شرح محصولات و مشخصات فنی سیم آومینیومی با مغزی فولادی با سطح مقطع ذوزنقه ای (ACSR/TW)
